TCVN 14223-1:2024 về thiết bị treo kiểu chân không sử dụng trong nhà máy

Thiết bị treo kiểu chân không sử dụng cốc hút để nâng và di chuyển các tấm kính, đặc biệt hữu ích trong việc xử lý kính có kích thước lớn hoặc bề mặt nhẵn. Tuy nhiên, việc sử dụng thiết bị này đòi hỏi tuân thủ nghiêm ngặt yêu cầu an toàn theo tiêu chuẩn để tránh tai nạn.

Chính vì vậy, Bộ Khoa học và Công nghệ đã ban hành Tiêu chuẩn quốc gia TCVN 14223-1:2024, đặt ra yêu cầu an toàn cho máy và thiết bị sản xuất, xử lý, gia công kính phẳng, đặc biệt là thiết bị treo kiểu chân không sử dụng trong nhà máy. Tiêu chuẩn nhằm đảm bảo an toàn trong quá trình vận hành và bảo vệ người lao động khỏi các rủi ro tiềm ẩn.

Tiêu chuẩn này không áp dụng cho các thiết bị sử dụng ngoài trời hoặc trong môi trường có điều kiện đặc biệt. Yêu cầu về kết cấu thiết bị phải được thiết kế và chế tạo phù hợp tiêu chuẩn EN 13155 về thiết bị nâng không cố định. Các bộ phận chịu lực phải được tính toán, thử nghiệm để đảm bảo khả năng chịu tải theo tải trọng danh định và hệ số an toàn.

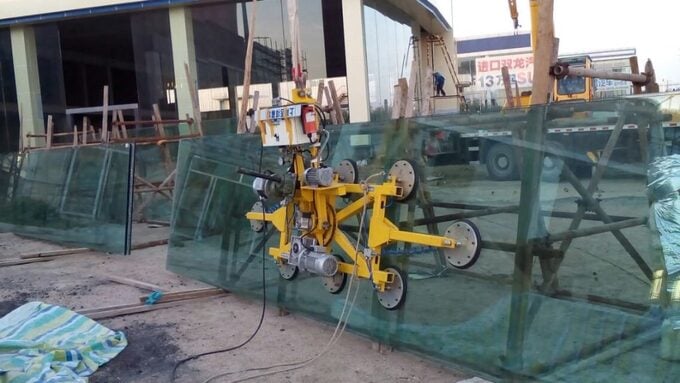

Thiết bị treo kiểu chân không trong nhà máy nên đáp ứng các yêu cầu theo tiêu chuẩn. (Ảnh minh họa)

Thiết bị phải được trang bị hệ thống bù tổn thất chân không, duy trì lực hút cần thiết khi xảy ra sự cố (như rò rỉ hoặc mất điện). Nếu sử dụng cơ cấu tạo chân không kiểu venturi, mỗi đầu phun phải có van một chiều riêng biệt để tránh mất chân không cục bộ.

Tay cầm và điều khiển phải có tay cầm dẫn hướng giúp người vận hành điều khiển chính xác thiết bị. Bộ điều khiển phải đảm bảo an toàn chức năng, tuân thủ cấp độ tối thiểu theo EN 954-1 (mức độ an toàn cấp 1). Các cơ cấu khóa/mở chân không phải có cơ chế kiểm soát kép để tránh thao tác nhầm gây mất hút.

Mặt nền bên trong nhà máy được sử dụng cho quá trình xếp và dỡ kính gần như nằm ngang và không có những chỗ lồi lõm đáng kể. Phải cung cấp thiết bị bù tổn thất chân không. Trong trường hợp thiết bị treo kiểu chân không có bơm chân không thì bình chân không phải có thể tích tối thiểu bằng hai lần tổng thể tích hút chân không của hệ thống.

Khi không thể áp dụng được việc dự trữ chân không hoặc dự trữ áp suất, ví dụ trong trường hợp thiết bị treo kiểu chân không có vòi phun venturi, mỗi kim phun phải được trang bị van một chiều riêng.

Đối với tấm kính nguyên liệu, tại vị trí của người vận hành ít nhất phải có rào chắn để tránh các mảnh thủy tinh trong trường hợp các tấm kính bị vỡ. Kích thước các lỗ hở trên rào chắn này phải nhỏ hơn hoặc bằng 50 mm × 50 mm. Không yêu cầu có rào chắn đối với tấm kính nhỏ (kích thước tối đa nhỏ hơn 2 m), với điều kiện khoảng cách từ mép cốc hút đến mép tấm kính nhỏ hơn khoảng cách của tay cầm dẫn hướng.

Phần liên quan đến an toàn của hệ thống điều khiển ít nhất phải được thiết kế tuân theo EN 954-1:1996, mức 1. Tất cả chuyển động phải được điều khiển bằng thiết bị điều khiển kiểu giữ để chạy. Các thiết bị đó phải đảm bảo ngăn được các hoạt động không có chủ ý. Tất cả thiết bị điện phải tuân theo EN 60204-1.

Quy định về mối nguy hiểm khác của thiết bị lưu giữ, xếp dỡ, vận chuyển bên trong nhà máy thì bất cứ bộ phận nào có khả năng gây nguy hiểm khi di chuyển phải được ghi nhãn rõ ràng. Tất cả thiết bị phải được thiết kế để có thể tiến hành bảo dưỡng, điều chỉnh hoặc làm sạch từ mặt nền. Nếu điều này không thể, nhà sản xuất phải đề xuất các biện pháp thích hợp để tiếp cận. Nếu những biện pháp hỗ trợ đó yêu cầu phải có thiết bị cụ thể thì nhà sản xuất phải cung cấp thiết bị này theo TCVN 7387-1:2004. Phải có hướng dẫn tương ứng trong thông tin cho sử dụng.
